Düzenleyen : İnş. Müh. Ahmet ŞEN

Artırılmış gerçeklik teknolojisini kullanarak inşaat projelerinde çalışan işçi, ekipman operatörü, mühendis ve yöneticilerini yapımı veya kontrolü için görevlendirildikleri imalat işini baştan sona aşamalar halinde bilgilendiren bir sistem geliştirmektir. Böylece inşaat imalatı ile ilgili tüm aşamaların daha verimli, güvenli ve kaliteli icra veya kontrol edilmesine olanak sağlanacaktır.

Akıllı gözlükler kullanılarak oluşturulan sistem ile hatalı imalat riski en aza indirgenmekle birlikte imalatlarda ki istenen kalite sağlanmış olacaktır. Örneğin bir inşaat işçisi inşaat demirini nasıl bağlayabileceğini, tuğla duvar yapımında su terazisini nasıl kullanması gerektiğini bu sistem vasıtası ile şantiyede anında akıllı gözlükten izleyerek öğrenebilecek ve uygulamalarını standartlara uygun bir biçimde gerçekleştirebilecektir.
Kıvrak S. ve Arslan G., Makalelerinde ;
Sistemin Geliştirilmesi
Bu çalışmada şantiyelerde en sık kullanılan uygulamalardan biri olan tuğla duvar yapımı örnek imalat kalemi olarak seçilmiştir. Tuğla duvar yapım yöntemlerinin hazırlanmasında standartlara uygunluk açısından Milli Eğitim Bakanlığı’nın Mesleki Eğitim ve Öğretim Sisteminin Güçlendirilmesi Projesi kapsamında ve İNTES’in (İnşaat Sanayicileri İşveren Sendikası) mesleki yeterlikleri kazandırmaya yönelik geliştirdikleri öğretim materyallerinden faydalanılmıştır .

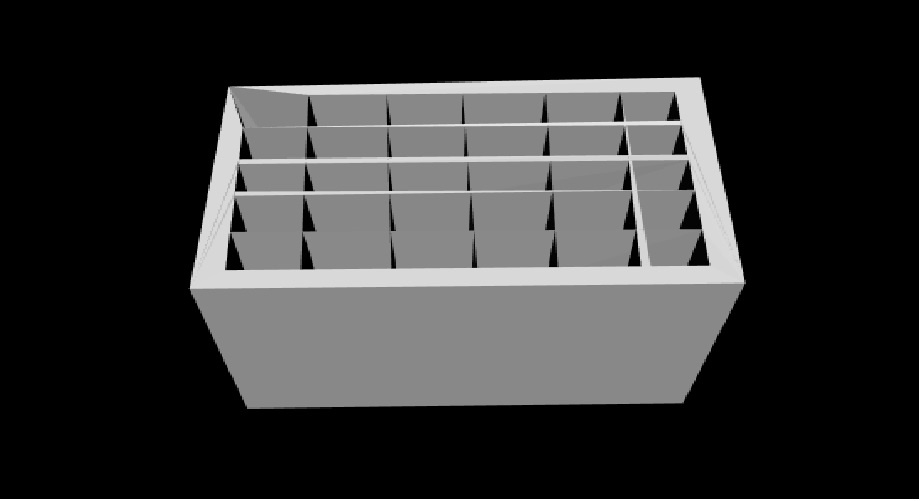

Çalışmanın ilk aşamasında tuğla duvar imalatında kullanılan materyallerin 3 boyutlu modelleri oluşturulmuştur. Modeller, imalatın standartlara uygun olarak yapım aşamasının başlangıcından bitimine kadar tüm aşamaları gösterecek şekilde 3ds Max ve Maya programları kullanılarak tasarlanmıştır .

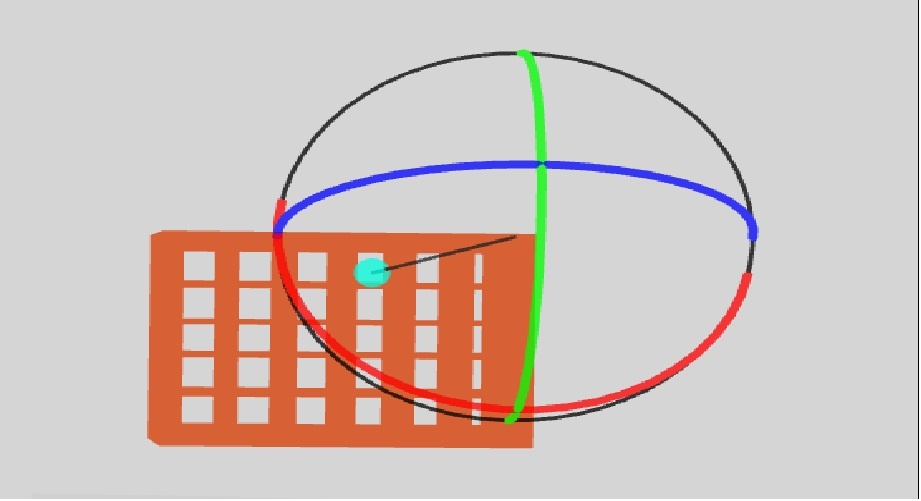

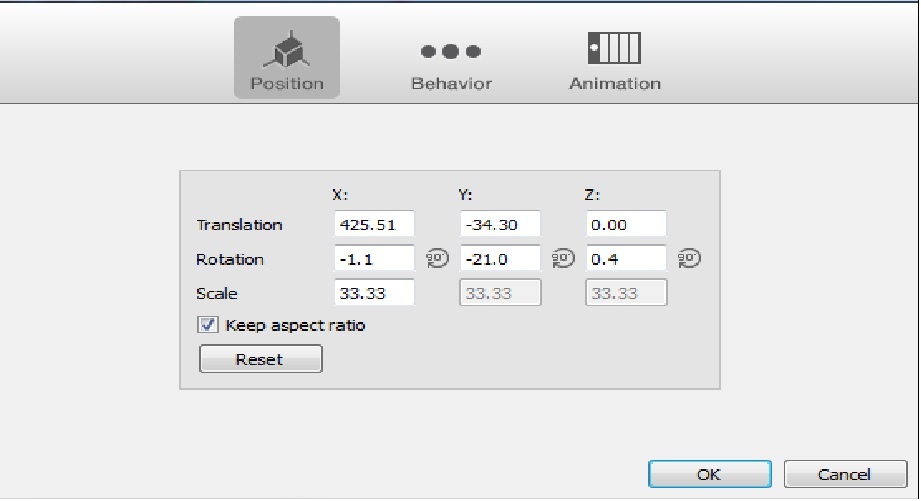

Çalışmada artırılmış gerçeklik sisteminde hazırlanan inşaat imalat uygulamasının aşamaları belirlenmiştir. Her aşama için uygulama alanı oluşturulup aşamalar arası geçişler için ileri ve geri geçiş butonları hazırlanmıştır. İlk aşamada planlanan uygulamaların birebir modellerinin 3 boyutlu modelleri hazırlanmış ve artırılmış gerçeklik mobil platformu geliştirilmiştir. Hazırlanan 3 boyutlu modeller artırılmış gerçeklik geliştirme programına aktarılmıştır. Artırılmış gerçeklik sistemi, aşağıda belirtilen yöntemler kullanılarak tasarlanmıştır.
Görüntü İzleme , Genişletilmiş İzleme , Nesne İzleme, Yüz İzleme , Marker İzleme


Sistemin Test Edilmesi

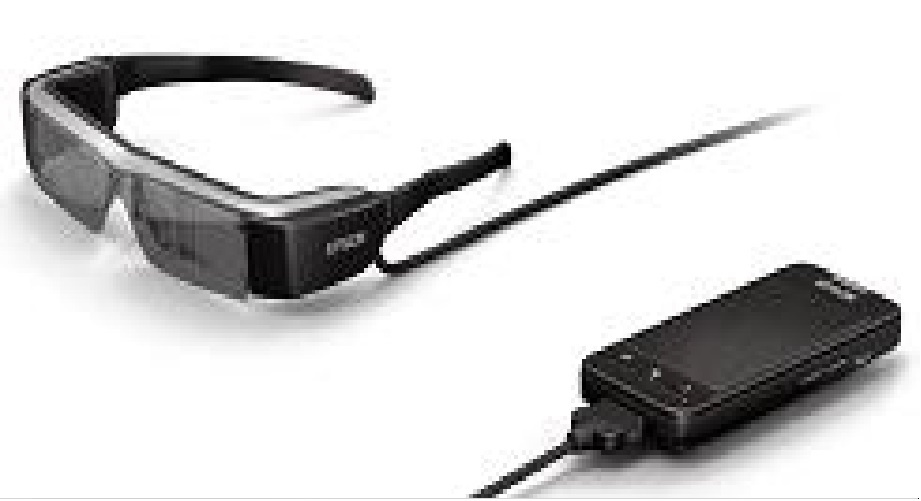

Sistem, artırılmış gerçeklik yazılımının akıllı gözlüğe adapte edilmesi ile tuğla duvar imalatı için test edilmiştir. Akıllı gözlük seçimi, çalışmanın etkili sonuçlar vermesi açısından önemli bir rol oynamıştır. Akıllı gözlükler, oldukça yeni bir teknoloji olmaları nedeniyle günümüzde sektör uygulamalarına adapte edilebilmesi için sürekli bir gelişme ve iyileştirme aşamasındadır. Bu çalışmanın amaç ve hedefleri doğrultusunda hızla gelişen bu teknolojinin çalışmaya en uygun, uygulamada kolaylık sağlayan ve yazılımları adapte etmede problem yaratmayacak en gelişmiş akıllı gözlük olarak Epson’un Moverio BT-200 modeli seçilmiştir.

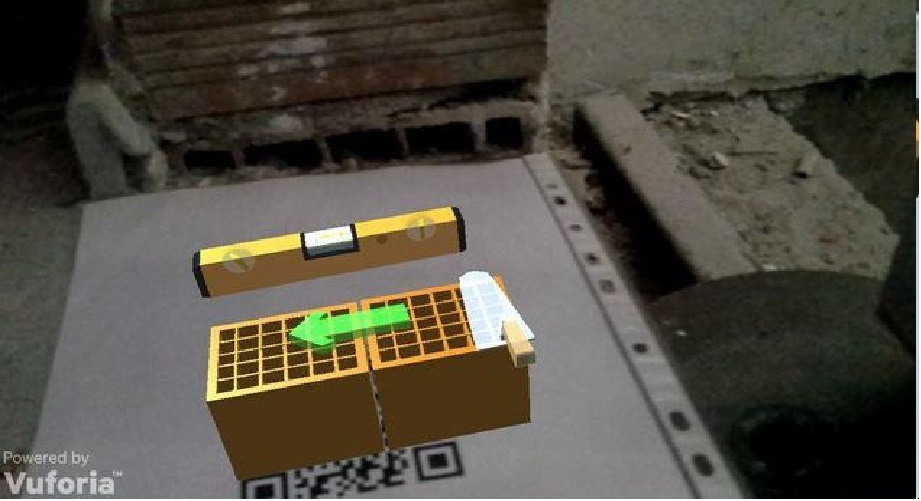

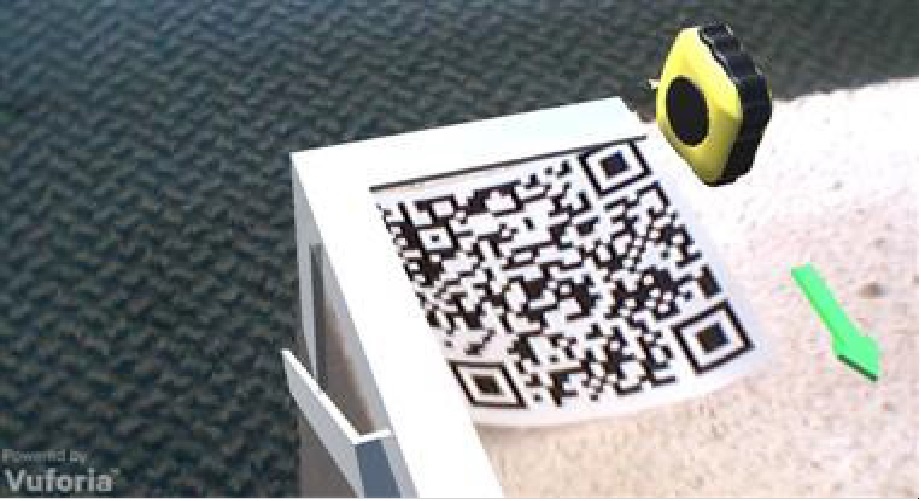

Tuğla gibi küçük boyutlu malzemelerde en etkili eşleşmeyi sağlayabilmek için akıllı gözlük-nesne mesafesi 2,5 m olarak kullanılmıştır. Bu mesafenin kullanılmasının ana nedeni, bu tip malzemelerde 10 m ve üzeri uzaklıklarda malzemeler yeterince görünmediği için eşleşmeler etkili olmamaktadır. Ancak kolon ve duvar gibi büyük boyutlu elemanların eşleşmesinde 10 m ve üzeri mesafelerin kullanımı daha uygun olmaktadır. Test aşamasında QR kod okuyucu aracılığı ile okutulan her kod veri tabanında eşleştirilerek akıllı gözlük ekranına modellerin çağrılması ve render görüntüleri ile eşleşmesi sağlanmıştır. Tuğla duvar imalatı için gerçekleştirilen testlerde akıllı gözlükten alınan ekran görüntülerinden örnekler verilmiştir.


Artırılmış gerçeklik, gelecekte birçok sektörün farklı alanlarında uygulanma potansiyeline sahip yenilikçi teknolojilerden biridir. Artırılmış gerçeklik teknolojisinin geliştirilmesine paralel olarak yakın gelecekte diğer sektörlerde olduğu gibi inşaat sektöründe de uygulamalarının yaygınlaşacağı öngörülmektedir. Dolayısıyla Türk inşaat firmalarının gelecekte rekabet avantajını kaybetmemesi adına bu teknolojiye olabildiğince hızlı adapte olması büyük önem taşımaktadır.
Sistemin şantiye çalışanları tarafından kullanılması ile şantiyede işe yeni başlayan personelin iş başında hızlı ve düşük maliyetli eğitimi mümkün olacak ve proje ile bütünleşmeleri hızlı bir şekilde gerçekleşecektir. Deneyimli çalışanlar ise doğru bildikleri yanlış imalatları düzeltme şansına sahip olacaklar ya da imalatlardaki kritik aşamaları akıllı gözlüklerine yansıtılan detaylar vasıtasıyla iyileştirerek performanslarını artırabilecektir. Sistem, Türk inşaat sektöründe artırılmış gerçeklik teknolojisi vasıtasıyla kaliteli, güvenli ve verimli bir yapım yönetimi sağlayarak inşaat projelerinin süre, maliyet ve kalite parametrelerini iyileştirme potansiyeline sahiptir. Dolayısıyla, sistemin sektöre önemli katkılar sağlayacağı öngörülmektedir.
