Merhaba arkadaşlar, bildiğiniz üzere “Deprem Bölgelerinde Yapılacak Binalar Hakkında Yönetmelik (DBYHBY-2007)” kısa bir süre önce yeni hali olan “Türkiye Bina Deprem Yönetmeliği (TBDY-2018)” şeklinde değişikliğe gidilerek  hem yönetmelik hemde Türkiye Deprem Tehlike Haritası yenilenmiştir.
Bu makalemizde sizlere hesaplama konusunda yeni yönetmeliğin getirdiği konulardan olan Deprem Tehlike Haritası kullanımından bahsedeceğim.

Deprem Tehlike Haritası yenilenerek, 18 Mart 2018 tarihli RG’de yayınlanmış, 1 Ocak 2019 tarihinde de yürürlüğe girecektir. Proje, AFAD Başkanlığı tarafından yürütülmekte olan Ulusal Deprem Araştırma Programı (UDAP) kapsamında desteklenmiştir. Ayrıca, Doğal Afet Sigortaları Kurumu (DASK) tarafından da  destek verilmiştir. Ayrıca “Türkiye Bina Deprem Yönetmeliği” de aynı tarihli RG’de yayınlanmış olup, eş zamanlı olarak yürürlüğe girecektir.

Konuyu daha derinlemesine anlamak için öncelikle Deprem yer hareketi düzeyleri (DD)’ nedir bunu inceleyelim.

Deprem yer hareketi düzeyleri (DD) tanımı yeni Türkiye Bina Deprem Yönetmeliği (TBDY-2018) ile birlikte sıkça karşımıza çıkacak bir konudur.

Deprem Bölgelerinde Yapılacak Binalar Hakkında Yönetmelik (DBYHBY-2007)’te bu tanım 50 yılda aşılma olasılığı %10, tekrarlanma periyodu 475 yıl olan şiddetli depremler için tasarım yapmamıza olanak sağlıyordu.

Türkiye Bina Deprem Yönetmeliği (TBDY-2018)’te ise bu konu “DD-1, DD-2, DD-3, DD-4” olarak ayrılmıştır.

  • DD-1 : 50 yılda aşılma olasılığı %2, tekrarlanma periyodu 2475 yıl, çok seyrek olan, fakat olası en büyük depremi tanımlamaktadır.
  • DD-2 : 50 yılda aşılma olasılığı %10, tekrarlanma periyodu 475 yıl ve seyrek olan depremi tanımlamaktadır. Bu tanım ise yeni yönetmelikte “Standart Tasarım Deprem Yer Hareketi” olarak adlandırmaktadır.
  • DD-3: 50 yılda aşılma olasılığı %50, tekrarlanma periyodu 72 yıl ve çok sık olan depremi tanımlamaktadır.
  • DD-4: 50 yılda aşılma olasılığı %68, tekrarlanma periyodu 43 yıl ve seyrek olan depremi tanımlamaktadır.

“Deprem Bölgeleri Haritası (DBH-1996)”

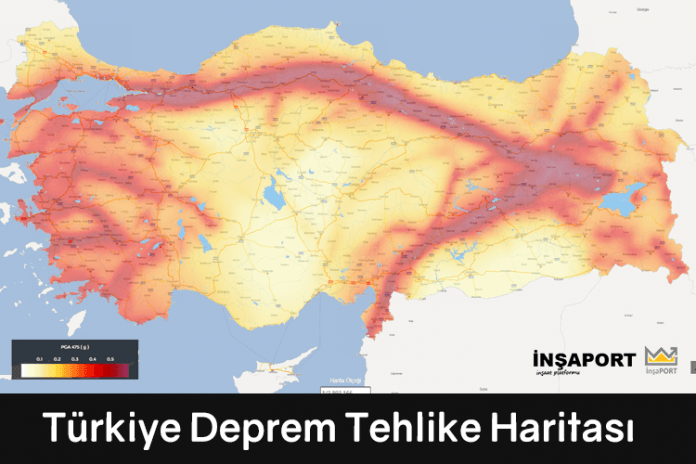

Türkiye Deprem Tehlike Haritası

“Türkiye Deprem Tehlike Haritaları (TDTH-2018)”

Türkiye Deprem Tehlike Haritası

Deprem  yer hareketi düzeylerinden bahsetmiş olduk.

Gelelim Türkiye Deprem Tehlike Haritasının kullanımına.

Haritanın kullanımını bir örnek üzerinden göstermek istiyorum.
Projemizi Isparta Merkez, Muzaffer Türkeş Mahallesi 5102 Sokak No:49 adresindeki yapıyı baz alalım.
İlk olarak zemin etüd raporundan zemin sınıfını öğrenelim.

Zemin sınıfımız yeni yönetmeliğe göre “ZC” olsun.

Yapımız ise düzensizliği olmayan perde + çerçeveli bina olarak belirledikten sonra;
Yapı yüksekliği : HN=9m (3 katlı apartman yani konut) olarak seçelim. Bina önem katsayımız Tablo 3.1 den alınarak “I=1″ olduğu görülmektedir.

Bina kullanım sınıfı’nın BKS-3 olduğunu aynı Tablo 3.1 – Bina Kullanım Sınıfları ve Bina Önem Katsayılarıtablosundan seçtik.

Deprem Düzeyi için “Standart Tasarım Deprem Yer Hareketi” ni baz alabiliriz.

Yani Deprem Düzeyi “DD-2″ olarak seçersek;

Türkiye Deprem Tehlike Haritası’nın web sitesi olan “https://tdth.afad.gov.tr/” adresine girip e-devlet bilgilerimizle giriş yapıyoruz.

Dilerseniz açılan sayfadan arazinizin koordinatını girip yeri bulabilirsiniz.

Türkiye Deprem Tehlike Haritası Kullanımı

Dört farklı deprem yer hareketi düzeyi için Türkiye Deprem Tehlike Haritaları bulunmaktadır.

Türkiye Deprem Tehlike Haritası Kullanımı

Bizim kullanacağımız ise deprem düzeyimiz “DD-2” olduğu için DD-2 Ss=475 (g)” değeridir.

Siteye girdikten sonra 4 farklı katman olacağı için değerlerimize uygun olan katmanı seçmeliyiz. Bunun için ise;

“Katman Kontrolü” menüsünü kullanarak ihtiyacımız olan sınıfı seçmeliyiz.

Türkiye Deprem Tehlike Haritası Kullanımı

Periyotu belirlemek için gerekli katsayıları bu şekilde belirliyoruz.
Kısa periyot harita spektral ivme katsayısı (Ss) için “Ss 475”
1 saniye periyot için harita spektral ivme katsayısı (S1) için “S1 475” katmanlarını seçip g değerlerini okumalıyız.
(Her katman seçiminde “Bilgi Al” menüsü kullanılarak araziniz seçilmelidir.)

Ss = 0.746 g ve S1 = 0.171 g olarak okunmaktadır.

Türkiye Deprem Tehlike Haritası Kullanımı
Türkiye Deprem Tehlike Haritası Kullanımı

Harita kullanımı ve Spektrum karakteristik köşe periyotlarını bulmamız için gerekli katsayıları okuduğumuz Ss = 0.746 g ve S1 = 0.171 g değerleri ile bulmaktayız.

Konunun devamı olan ve spektrum karakteristik köşe periyotlarının bulunması,

Deprem yükü azaltma katsayısının bulunması,

Azaltılmış tasarım ivme spektrumu ve

Eşdeğer deprem yükü (taban kesme kuvveti) bulunmasını konularını ayrıca inceleyeceğim.

Sağlıcakla kalın.
