C25 Beton dizaynına göre ince ve kaba malzemenin %10-15-20 azaltılması sonucu beton basınç mukavemetindeki değişimi gözlemleyeceğiz.

Beton santralinde üretilen  C25 betona  ait malzeme  miktarları tablo 1’ de, Agrega gradasyonları ise tablo 2’de  gösterilmiştir.

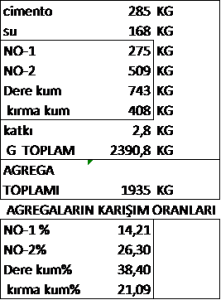

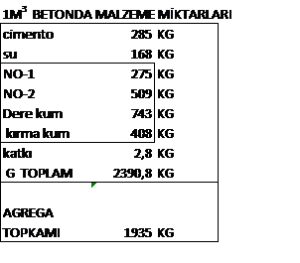

Tablo-1  C25 Dizaynında Malzeme Miktarları

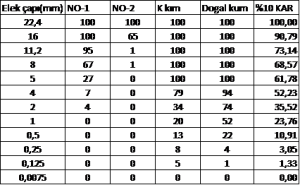

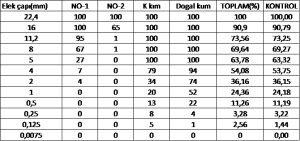

   Tablo-2  C25 Agrega  Karışımı Gradasyonu

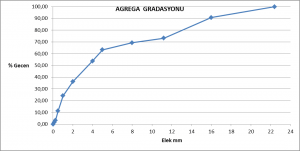

 Grafik -1   C25 Agrega  Karışımı Gradasyonu

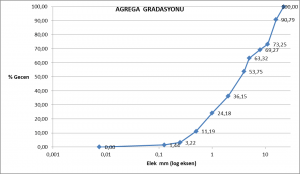

Grafik -2   C25 Agrega  Karışımı  Gradasyonu

TS 500 ‘de maksimum dane boyutuna göre agrega karışım gradasyonu tablo 3,4  elek açıklığının mm ve logaritmik ölçekte olması durumunda grafik 2 ve 3 ‘de gösterilmiştir.

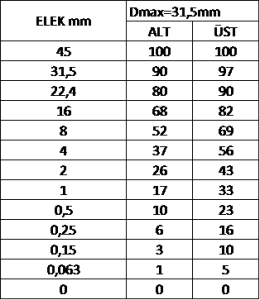

Tablo-3 Maksimum dane  boyutu 31,5 mm

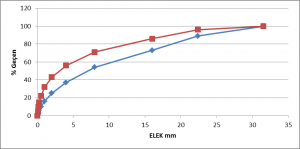

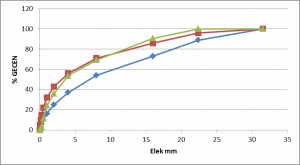

Grafik-3 Maksimum dane  boyutu 31,5 mm

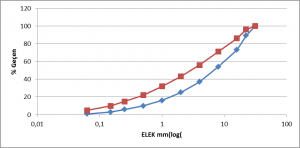

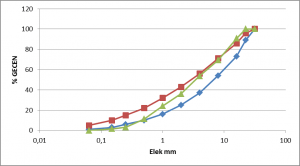

 Grafik-4 Maksimum dane  boyutu 31,5 mm( Logaritmik )

C25 betonda maksimum dane boyutu 22,4mm olup ts 802 göre elek analizi agrega  gradasyonun grafik 5-6‘ da gösterilmiştir.

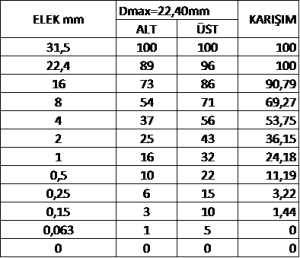

 Tablo-3 Maksimum dane  boyutu 22,4 mm

Grafik-5  Maksimum dane boyutu 22,4 mm

 Grafik-6  Maksimum dane boyutu 22,4 mm (Logaritmik)

İNCE AGREGA  MİKTARLARININ  DEĞİŞİMİ

Bu çalışmanın esasını teşkil eden İnce agrega miktarının azaltılarak  azaltılan miktar kadar  kaba malzemenin artırtılması durumunda agrega gradasyon tabloları ve grafikleri aşağıda  gösterilmiştir.

a-) Kırma kum miktarının %10 azaltılması

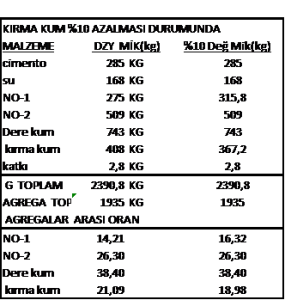

 Tablo-3 kırma kum  miktarı %10  azaltılması durumunda yeni malzeme miktarları ve oranları

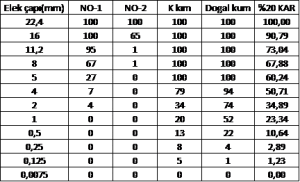

Tablo-4 Kırma kum miktarı %10  azaltılması durumunda  Agrega  karışımının elek analizi

b-) Kırma  kum miktarının %15 azaltılması

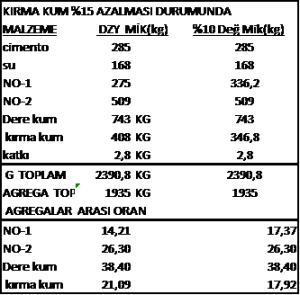

Tablo-5 Kırma kum  miktarı %15  azaltılması durumunda  yeni malzeme miktarları  ve oranları

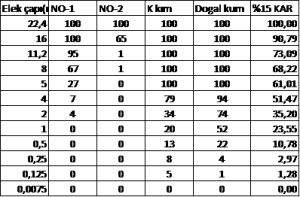

Tablo-6  Kırma kum  miktarı %15  azaltılması durumunda  Agrega  karışımının elek analizi

   c-)Kırma  kum miktarının %20  azaltılması

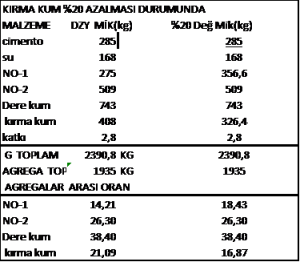

Tablo-7  Kırma kum  miktarı %20  azaltılması durumunda  yeni malzeme miktarları  ve oranları

Tablo-8  Kırma kum  miktarı %15  azaltılması durumunda   Agrega  karışımının elek analizi

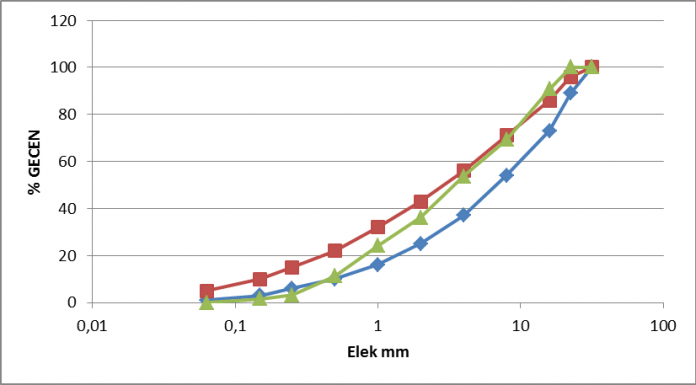

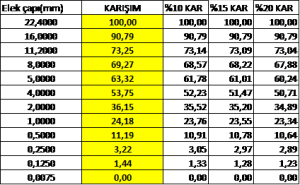

 Tablo-9   Dizayn Gradasyonu  Kırma kum  miktarı  azaltılmış  Karışımlar

C25 BETON KÜP NUMUNELERİN HAZIRLANMASI

Kırma  kum miktarının azaltılarak   NO-1 olarak tanımlanan  iri malzemenin artırılması durumunda  7 günlük basınç dayanımlarını  tespit etmek amacıyla  3 karışım tipi için üçer adet 15x15x15 ebatlarında  küp  numuneler  dökülmesi  için  her numunede  kullanılacak malzeme miktarı aşağıdaki tablolarda  gösterilmiştir;

Tablo -10  Dizayn miktarları

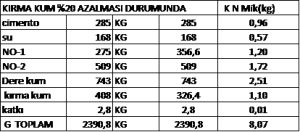

Tablo-11  Kırma  kum  miktarı %10  azaltılmış  Küp  Numune  malzeme miktarları

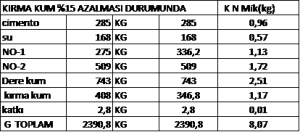

Tablo-12   Kırma  kum  miktarı %15  azaltılmış  Küp  Numune  malzeme miktarları

Tablo-13   Kırma  kum  miktarı %20  azaltılmış  Küp  Numune  malzeme miktarları

3- SONUÇLAR

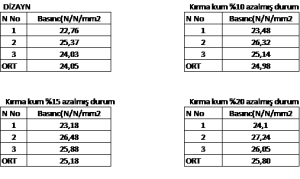

Kırma kum miktarları azaltılarak iri malzeme miktarı arttırılması   durumuna  göre  hazırlanan  küp numuneler  yedi  günde  kırılarak  basınç dayanımları  tespit edilerek  aşağıdaki tabloda  gösterilmiştir;

Bu   sonuçlar  değerlendirildiğinde  kaba malzeme miktarının artmasının  basınç dayanımını artırdığı  tespit edilmiştir.

kaynak: Dr. Öğr. üyesi İhsan GÜZEL hocamın katkılarıyla hazırlanmıştır.

düzenleyen: İnş. Müh. Tarık AMİL
