Mühendislik Harikaları: Deriner Barajı

Artvin’de Çoruh Nehri üzerinde inşa edilen, Türkiye’nin en büyük, dünyanın ise 6’ıncı büyük barajı olan Deriner Barajı ve Hidroelektrik Santrali 2012 yılında açıldı. Barajın HES ünitesinin kurulu gücü 670 MW olup, yılda 2 milyar 118 milyon kilovat saat elektrik üretmektedir.

0
875
- Advertisement -

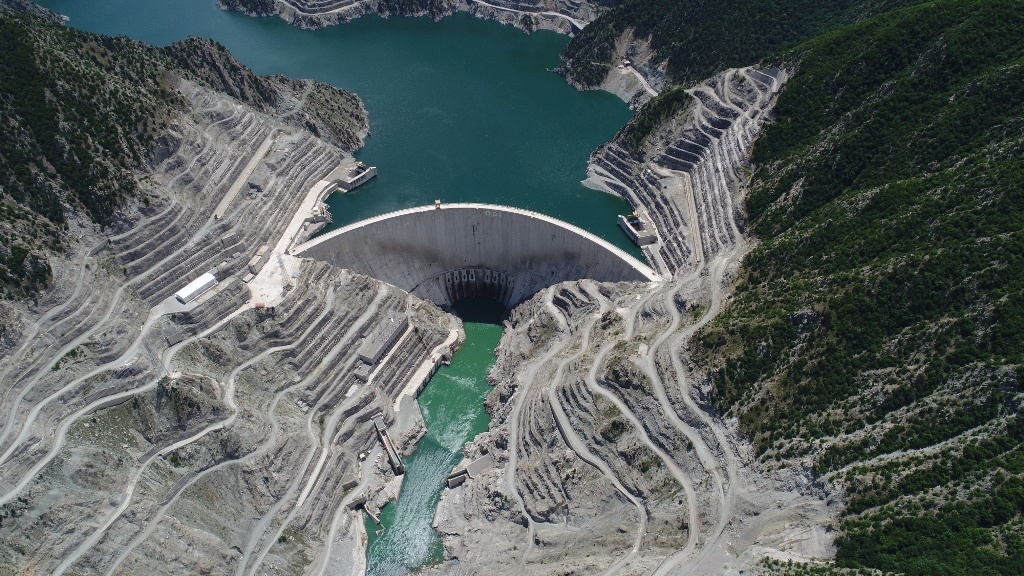

Sahip olduğu 249 metre gövde yüksekliği ile Türkiye’nin en yüksek, Dünya’nın 6. yüksek barajı olan Deriner Barajı tamamlanarak 2012 yılında açılışı yapıldı.

Deriner Barajı ve HES, Doğu Karadeniz Bölgesinde Çoruh Nehri üzerinde ve Artvin İl Merkezini Erzurum İl Merkezine bağlayan Devlet Karayolu üzerindeki köprünün 5 km menbasındadır.

Deriner Barajı 18.389 km² yağış alanına sahip olup yıllık ortalama yağış miktarı 4,84 milyar m³’tür. Barajın sağ sahilinde bulunan derivasyon tüneli at nalı şeklindedir ve tünelin toplam uzunluğu 937,14 metredir. Derivasyon tünelinin toplam deşarj kapasitesi 1.804 m³/s’dir.

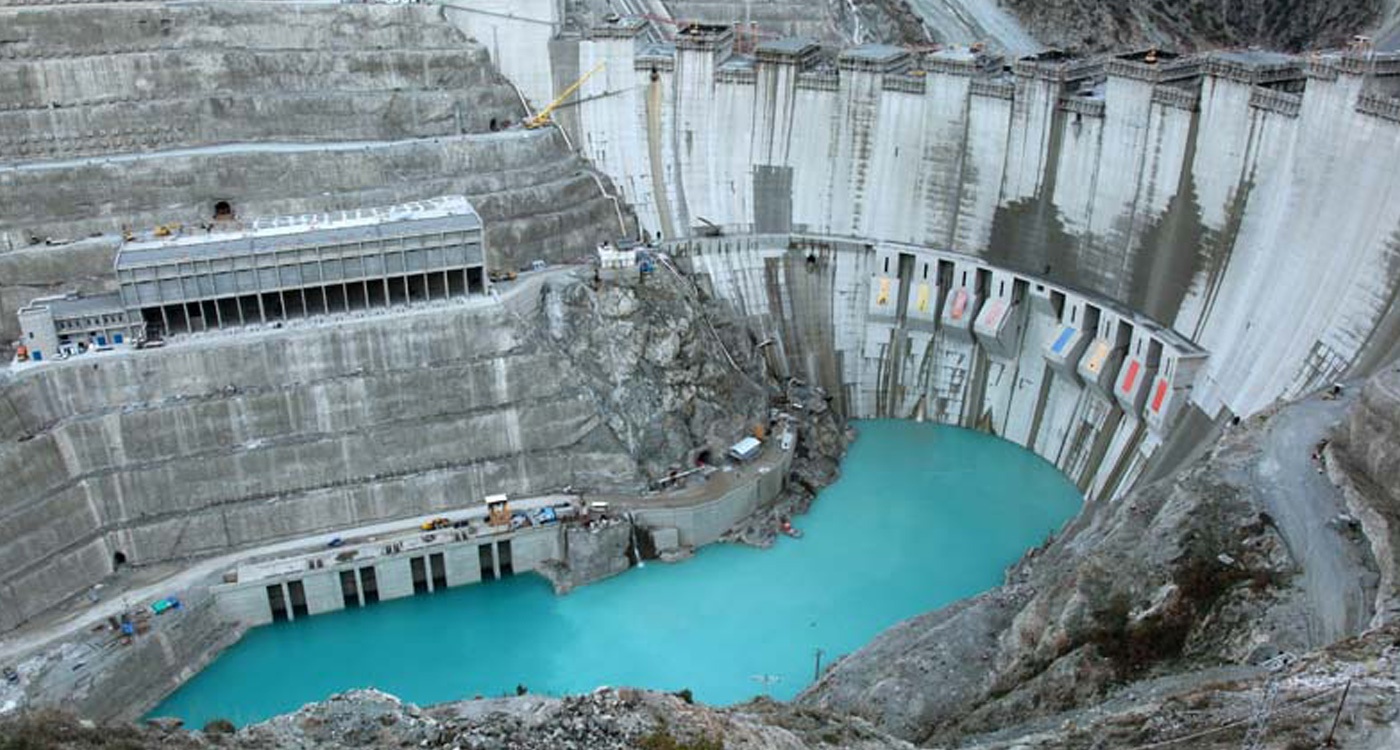

Baraj gövdesi çift eğrilikli beton kemer tipi olarak tasarlanmıştır. Baraj gövdesinin toplam hacmi 3,4 milyon m³, kret uzunluğu 720 metre ve kret kotu 397 metredir.

Barajın sağ ve sol sahilinde üstten aşmalı, tünelli ve sıçratma eşikli 2 adet dolusavak bulunmaktadır. Dolusavakların toplam deşarj kapasitesi 2.250 m³/s’dir. Ayrıca barajın gövdesinde 8 adet orifis dolusavak bulunmaktadır. Orifis dolusavakların toplam deşarj kapasitesi 7.000 m³/s’dir.

Enerji üretimi amacıyla kurulmuş olan yeraltı santralinde 4 ünite bulunmaktadır. Santralde düşey eksenli francis türbini kullanılmıştır. HES ünitesinin kurulu gücü 670 MW olup, yılda 2 milyar 118 milyon kilovat saat elektrik üretecektir.

Çoruh Nehri’nin Üçüncü Gerdanlığı

TBMM 75. Yıl Muratlı ile Borçka Barajlarından sonra Çoruh Nehri’nin üçüncü gerdanlığı olan Deriner Barajı, ülkemizde üretilen hidroelektriğin % 6’sını karşılayacaktır. 1 milyar 400 milyon Amerikan Dolarına mal olan barajda 1 milyar 970 milyon m3 su depolanacaktır.

750 Bin Kişinin Elektrik İhtiyacı Karşılanacak

Ülkemizde 2011 yılında kişi başına elektrik tüketiminin ortalama 2.870 kWh olduğu düşünülürse, Deriner Barajı ve HES’ten elde edilecek elektrik ile 750 bin kişinin yıllık elektrik ihtiyacı karşılanabilecektir. Bu da demektir ki Deriner Barajı ve HES; Mardin, Trabzon, Eskişehir ya da Malatya illerimizden birinin yıllık bütün elektrik ihtiyacını karşılayabilecek kapasiteye sahiptir. Diğer bir deyişle Artvin, Rize, Bayburt ve Gümüşhane illerimizin toplam nüfusundan daha fazla kişinin elektrik ihtiyacı bu barajla karşılanabilecektir.







Baraj ve HES Hakkında Teknik Bilgi

Hidroloji
Yağış Alanı : 18.389 km²
Yıllık Ortalama Akım : 4,84 milyar m³
Çekilen Su : 4,53 milyar m³
Regülasyon Oranı : % 94
Derivasyon Tüneli
Yeri : Sağ Sahil
Kesit Tipi, Sayısı, Çapı : At Nalı, 1 Adet; 11,70 m
Toplam Deşarj Kapasitesi : 1.804 m³/s
Boyu : 937,14 m
Gövde
Tipi : Çift eğrilikli beton kemer
Hacmi : 3.400.000 m³
Kret kotu : 397,00 m
Kret uzunluğu : 720,00 m
Gövde yüksekliği (Talvegten) : 207,00 m
Gövde yüksekliği (Temelden) : 249,00 m
Dolusavak
1-Üstten aşmalı, tünelli ve sıçratma eşikli dolusavak :
Yeri, tipi : Her iki sahilde, karşıdan alışlı
Kapak sayısı ve boyutu : 2 Adet; 6,50 m x 24,00 m
Boyu : Sağ sahil: 459,84 m; Sol Sahil: 472,17 m
Kapak tipi, tünel çapı : Kanat kapak; 8,00 m
Deşarj kapasitesi : 1.125 m³/s x 2 = 2.250 m³/s
2-Orifis dolusavak :
Yeri, tipi : Baraj gövdesi, orifis dolusavak
Kapak sayısı ve boyutu : 8 Adet; 2,80 m x 5,60 m
Kapak tipi : Kayar kapak
Deşarj kapasitesi : 7.000 m³/s
Santral
Tipi : Yer altı santrali
Enerji tünel tipi çapı : Dairesel çelik kaplamalı; 9,00 m
Ünite sayısı : 4 Adet
Türbin tipi : Düşey eksenli Francis
Kurulu Güç : 670 MW
Toplam Enerji : 2.117,75 Gwh/yıl
Kuyruk suyu tüneli tipi, çapı, boyu : Atnalı, 9,60 m x 8,80 m, 74,00 m
